电池内阻测试仪的原理和电路图

电池内部电阻测试仪的测量校正方法：1.按下[电源]开关打开电池内部测试仪。注意：打开测试仪后，可以根据需要打开/关闭LCD背光灯。
计量校正用于计量表校准。测量前请选择标准电池，即选择电池，并测量其电压值作为标准电压。
2.按数字键4选择[4。系统管理]。
3.输入密码：88888888。4.按数字键2选择[2。
测量校准]。 5.短路夹具，然后按确认按钮执行自校准。
6.自校准大约需要3分钟。屏幕上的数字稳定后，按确认按钮。
7.输入标准电压。 8.将标准电源（电池）与灯具连接，然后测量电压。

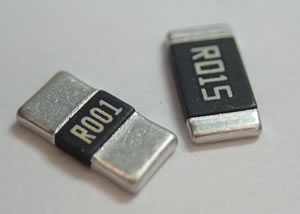

电池内阻测试仪电路图的测量范围：0-500m ohm（10mA 1KHz）PCB使用M8电子负载附加电路。后来，它与M8电子负载集成在一起。
原理：M8产生1KHz方波，放大器产生10mA 1KHz交流恒定电流输出源。在测试电阻之后，将生成的交流电压信号放大250倍，然后由M8的快速同步相移ADC检测该值。
两个电容器C2和C3可以替换为47uF / 50V非极性电容器。 50V的耐受电压用于测量高压电池的内部电阻。
